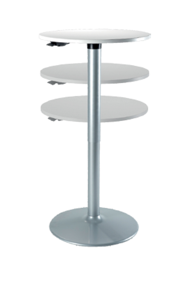

Система регулировки высоты стола Varistand 13652064

Артикул: 13652064

Параметр	Значение
Номер для заказа	13652064
Диаметр, мм	75/70
Ход штока, мм	415
Длина в сжатом состоянии, мм	625
Длина в выдвинутом состоянии, мм	1040
Усилие хода штока, N	120
Цвет поверхности	Серый (RAL9006)
Активация	Система активации с тросом Боудена L = 280мм
Крепление к столешнице	Фланцевый адаптер (с 12 отверстиями, расстояние 32мм)
Крепление к основанию	Фланец с 3 отверстиями M6 Ø 58 мм
Функция OverRide	Нет

Формула для расчета необходимого усилия системы Varistand:

1) для стандартной системы Varistand: вес столешницы x 9,81 плюс 70N(=трение)

Например: 20 кг x 9,81= 196,2N плюс 70N = 266,2N

(вместо 9,81 рассчитываем с коэффициентом 10, так чтобы было 270N).

2) для системы Varistand с функцией OVERRIDE: вес столешницы x 9,81 минус 20N

Например: 20 кг x 9,81 = 196,2N минус 20N = 176,2N (=180N)

(для системы с функцией override усилие должно быть несколько ниже, чем вес плюс трение. В противном случае газовая пружина внутри системы будет самостоятельно выдвигаться).
