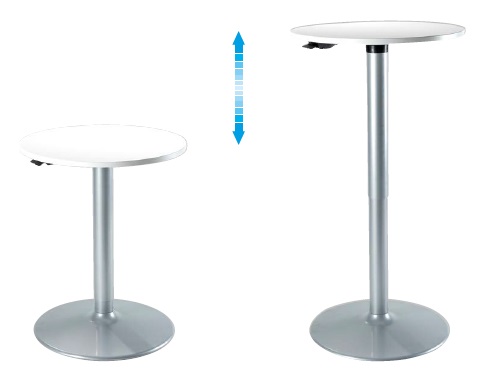

Система Varistand позволяет изменять высоту стола. Активация системы производится при помощи педали или рычага, она проста в управлении и установке. Такая система может применяться для подъема столешницы барного стола, столика кафе бистро, а так же использоваться для изменения высоты прикроватных столиков в гостиницах.
Варианты исполнения системы: VariStand - система с круглой трубкой и VariBase (BTU - труба большего диаметра сверху и BTD - труба большего размера снизу) - система с квадратной трубкой.

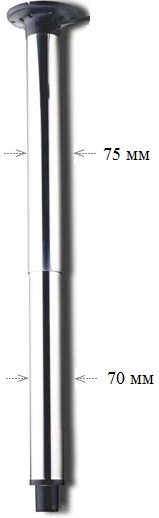

Система VariStand с круглой трубкой |

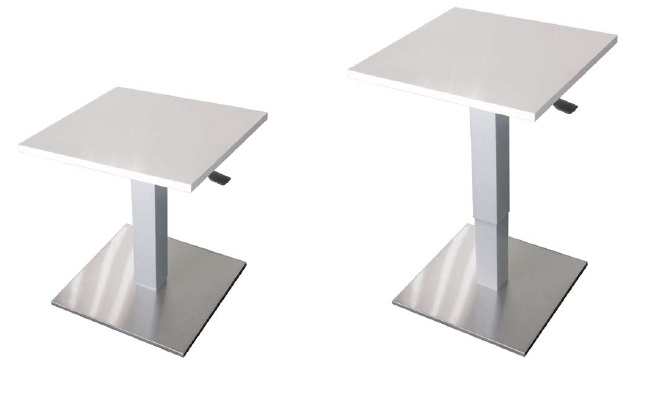

Система VariBase с квадратной трубкой |
VariStand |

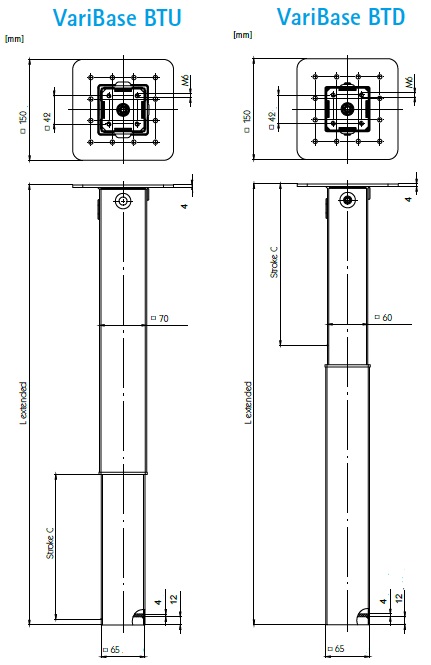

VariBase | ||||
---|---|---|---|---|---|
Параметры | Диапазон значений | Параметры | Диапазон значений | ||
Диаметр | 75мм / 70 мм | Размеры BTU | 70мм/65мм | ||
Ход штока | max. 450 мм | Размеры BTD | 60мм/65мм | ||
Длина в сжатом состоянии (Lсж) | Ход штока +166 мм | Ход штока | 400 мм | 290 мм | 215 мм |
Длина в выдвинутом состоянии | L сж + ход штока (max. 1065 мм) | Длина в сжатом состоянии (Lсж) | 640 мм | 525 мм | 440 мм |
Усилие F1 | От 70N до 400N, поставляется в соответствии с весом стола и областью применения |
Длина в выдвинутом состоянии | 1040 мм | 815 мм | 655 мм |
Цвет | Хромированный, порошковое напыление (цвета RAL) |
Усилие F1 | 120N, рекомендуемый вес столешницы: ~6 кг.Другое значение усилия F1 по запросу (от 70N до 400N) |
||
Активация | Рычаг, кнопка или функция OverRide | Цвет | Порошковое напыление (RAL9006), другие цвета RAL по запросу |
||
Крепление к столешнице | Фланцевый адаптер (с 12 отверстиями, расстояние 32 мм) |
Активация | Рычаг, кнопка | ||
Крепление к основанию |
Конусный или фланцевый адаптер | Крепление к столешнице | Фланцевый адаптер (с 12 отверстиями, расстояние 32 мм) |
||
Функция OverRide | Опционально | Крепление к основанию | Фланцевый адаптер |
1) для стандартной системы Varistand: вес столешницы x 9,81 плюс 70N(=трение)
Например: 20 кг x 9,81= 196,2N плюс 70N = 266,2N
(вместо 9,81 рассчитываем с коэффициентом 10, так чтобы было 270N).
2) для системы Varistand с функцией OVERRIDE: вес столешницы x 9,81 минус 20N
Например: 20 кг x 9,81 = 196,2N минус 20N = 176,2N (=180N)
(для системы с функцией override усилие должно быть несколько ниже, чем вес плюс трение. В противном случае газовая пружина внутри системы будет самостоятельно выдвигаться).
Арт. | Диаметр, мм | Ход штока, мм | Длина в сжатом/выдвинутом состоянии, мм | Усилие хода штока, N | Цвет | Активация | Крепление к столешнице | Крепление к основанию | OverRide | Заказать |
---|---|---|---|---|---|---|---|---|---|---|
13652064 | 75/70 | 415 | 625/1040 | 120 | Серый (RAL9006) | Система активации с тросом Боудена L = 280мм | Фланцевый адаптер (с 12 отверстиями, расстояние 32мм) | Фланец с 3 отверстиями M6 Ø 58 мм | Нет | |
13652065 | 75/70 | 415 | 625/1040 | 120 | Хромированный | Система активации с тросом Боудена L = 280мм | Фланцевый адаптер (с 12 отверстиями, расстояние 32мм) | Фланец с 3 отверстиями M6 Ø 58 мм | Нет | |
13652067 | 75/70 | 225 | 435/660 | 120 | Хромированный | Система активации с тросом Боудена L = 280мм | Фланцевый адаптер (с 12 отверстиями, расстояние 32мм) | Фланец с 3 отверстиями M6 Ø 58 мм | Нет | |
13652066 | 75/70 | 225 | 435/660 | 120 | Серый (RAL9006) | Система активации с тросом Боудена L = 280мм | Фланцевый адаптер (с 12 отверстиями, расстояние 32мм) | Фланец с 3 отверстиями M6 Ø 58 мм | Нет |
