Газовые пружины

Газовые пружины Liftline немецкой компании SUSPA – это гидропневматические регулировочные изделия, состоящие из напорной трубки и штока с поршневым пакетом. Газовые пружины заполнены под высоким давлением азотом и определенным количеством масла. Стандартная программа газовых пружин включает в себя четыре основных серии – 16-1, 16-2, 16-4, 16-6. Серии отличаются между собой техническими данными, а именно: диаметром штока и трубки, минимальным и максимальным усилием в Ньютонах (N), общей длиной. Предусмотрены различные варианты подсоединений (проушина, шаровой шарнир, вилочная головка и т.д.). Стандартные газовые пружины работают в температурном режиме от -30°С до +80°С.

Серия	Сила сопротивления (N)	Максимальный ход штока (мм)	Диаметр штока (мм)	Диаметр трубки (мм)
Газовые пружины серии 16-12	от 40 до 180	150	4	12
Газовые пружины серии 16-1	от 50 до 400	150	6	15
Газовые пружины серии 16-2	от 80 до 750	250	8	18,5
Газовые пружины серии 16-4	от 100 до 1200	495	10	22
Газовые пружины серии 16-6	от 200 до 2000	500	14	28

Пример заказа:

пример заказа

16 - 2 - 223 - 185 – А2- В2 -400N
(серия) (A) (B) (подсоединения) (F1)

Минимальные и максимальные силы указаны при выдвинутом положении штока (F1).
Максимальное усилие пружины в сжатом положении будет превышать силу F1 на 30 - 80%, в зависимости от внутреннего объема масла.

Трубка обрабатывается высоко коррозионно-стойким покрытием. Поршневые штоки закаляются токами высокой частоты до получения прочной черной азотистой поверхности.

Каждая пружина SUSPA производится с определенным количеством масла, которое служит для смазки трущихся деталей и амортизации конечных положений. Относительно более высокие количества масла увеличат демпфирование, а также увеличить соотношение усилий пружины в сжатом и выдвинутом состоянии.

Если Вам требуется газовая пружина, параметры которой отличаются от представленных выше, Вы можете обратиться к нам.

Варианты подсоединений для газовых пружин

В данном разделе представлены доступные для заказа подсоединения для газовых пружин. Поставляются только вместе с газовыми пружинами.

В каталог

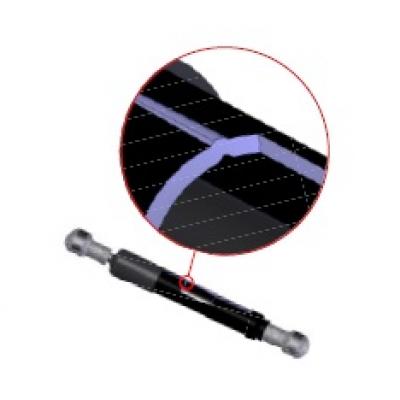

Специальные функции

Газовые пружины могут быть усовершенствованы с помощью специальных функций, при помощи которых скорость выдвижения может быть уменьшена в соответствии с заданными покупателем величинами, также пружина может быть снабжена защитным колпачком для более долговечной службы.

В каталог

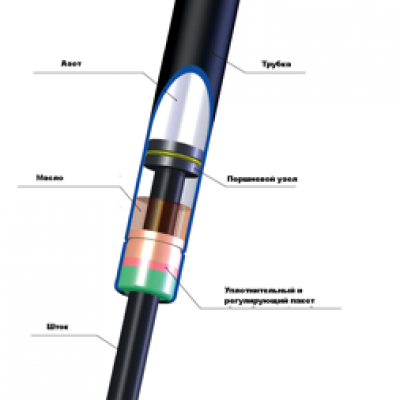

Техническая информация

В данном разделе представлена информация по работе газовой пружины, установке, а также формула для выбора необходимого усилия газовой пружины.

В каталог
