Жёстко блокируемые пружины

жестко блокируемая пружина

Жесткое блокирование на растяжении (VARILOCK HY1 и HY3) используется, когда смягчающий эффект на блокируемой позиции нежелателен – например, из соображений безопасности. Типичным примером использования данных пружин является регулировка спинки автобусных сидений.

Жесткое блокирование на сжатии (VARILOCK HY4, HY6,VOB18-1) рекомендуется для легкой нагрузки, когда блокировка не требует движения. Примером использования является регулировка наклона массажных столов и различных других типов изменения высоты.

 ХарактеристикиHY 1HY 3HY 4HY 6VOB 18-1
  Механизм активации Со стороны штока       Co стороны трубки
     Блокировка Жесткая на растяжение   Жесткая на сжатие
  В сжатом состоянии: максимальная нагрузка/жесткая блокировка до (N) 3,6 х F1/6,500 5,8 х F1/10,000 10,000 1,200 3,000
  В расжатом состоянии: максимальная нагрузка/жесткая блокировка до (N) 3,500 7,500 4,8 х F1/7 ,000 1,6 х F1 1,5 х F1

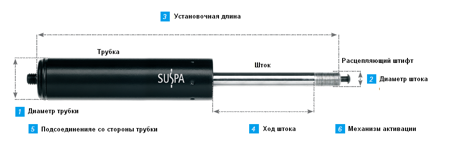

1 Диаметр трубки (мм) 22 28
2 Диаметр штока (мм) 10
3 Минимальная установочная длина, включая проушину (мм) 2,6 x ход штока + 76 2,4 x ход штока + 76 2,6 x ход штока + 85 2 x ход штока + 110 2 x ход штока + 90
4 Ход штока С (мм) 10-300 10-450 10-300 10-450 20-300
5 Подсоединения со стороны трубки В разделе подсоединения
6 Механизм активации В разделе механизмы активации
  Усилия F1 (N) 80-800 80-1,000 80-1,000 70-400 150-1,000
  Соотношение усилий F2/F1 < 1,6 < 1,5 < 1,6 < 1,6 < 1,7
  Усилие разблокирования (N) 0.25 x F1       0,4 x F1
  Рекомендации к установке В любом положении В любом положении Штоком вниз В любом положении Штоком вниз
  Допустимый диапазон рабочих температур -20°C до +60°C     -10°C до +60°C -20°C до +60°C
  Допустимая температура хранения -20°C до +80°C
