Принцип работы блокируемых газовых пружин

Газовые пружины являются компонентами гидропневматической регулировки. Они состоят из трубки, наполненной газом под давлением и штока вместе с поршнем. Поршень снабжен вентилем, который приводится в действие расцепляющим штифтом. Когда вентиль закрыт, газовая пружина не двигается, таким образом, обеспечивая блокировку в выбранной позиции. В зависимости от давления, функция блокировки может быть жесткой или эластичной.

Пружины серии EL1 и EL2 эластично блокируемые на растяжение и сжатие. Это достигается за счет наполнения газовой пружины сжатым азотом.

У жестко блокируемых пружин серий HY1, HY3, HY4, HY6 и VOB18-1 камера с газом отделена от камеры с маслом. В зависимости от расположения этих камер, пружины блокируются на растяжение или сжатие.

Усилия

Сила выдвижения газовой пружины зависит от давления газа внутри нее. При производстве блокируемых пружин, на них устанавливается значение F1, которое остается неизменным на протяжении всего срока службы газовых пружин. Функция блокировки снимается, когда вентиль открывается. Это происходит при активации пользователем расцепляющего штифта. Когда пользователь перестает активировать механизм, внутреннее газовое давление автоматически способствует закрытию клапана. Сила действия и сила закрытия клапана зависят от внутреннего давления в газовой пружине и пропорциональны силе растяжения VARILOCK.

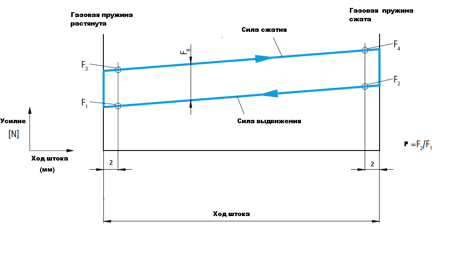

Как показано на графике, кривая параметров пружины представляет траекторию усилия газовой пружины относительно хода штока. Параметры пружины показывает соотношение сил F2/F1 в направлении растяжения. Для проектирования газовой пружины, усилие F1, в дополнение к размерам, является самым важным критерием. Сила F1 измеряется на расстоянии 2 мм до полного выдвижения штока, и определяет значение усилия пружины. Сила трения FR генерируется между линиями усилия в направлении сжатия и расширения.

Выдвинутая газовая пружина:

Е - центр вращения секции
S - центр тяжести секции
G - вес секции
F - воздействующая сила на поверхность секции
L_Faus - плечо действия силы F
L_Gaus - плечо действия веса секции
L_GFaus - эффективное плечо приложения силы газовой пружины

Формула: F_FG = (L_Gaus x G + L_Faus x F) / LGFaus

Сжатая газовая пружина:

Е - центр вращения секции
S - центр тяжести секции
G - весовая сила секции
F - воздействующая сила на поверхность секции
L_{F ein} - плечо действия силы F
L_{G ein} - плечо действия веса секции
L_{GF ein} - эффективное плечо приложения силы газовой пружины

Формула: F_FG = (L_Gein x G + L_Fein x F) / L_{GF ein}

Регулировка спинки

Е - центр вращения спинки
F - воздействующая на спинку сила
L_F - плечо действия силы F
L_GF - эффективное плечо приложения силы газовой пружины

Формула: F_FG = (L_F x F) / L_GF

Сила сопротивления газовой пружины F1 = F_GF + (10-15%) запаса прочности.
В блокированном состоянии рассчитывают блокирующие силы, как указано выше. Однако воздействующие на пружины силы не должны превышать допустимые усилия тяги и сжатия.
