Эластично блокируемые пружины

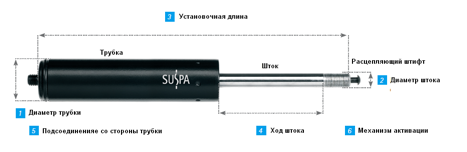

эластично блокируемая газовая пружина

Эластичные блокируемые газовые пружины VARILOCK EL1, EL2 рекомендованы, в случае если блокировка требуется для смягчающего эффекта. Таким образом, внезапные тяжелые удары будут либо смягчены, либо вообще устранены. Данный тип газовых пружин должен быть установлен штоком вниз.

 ХарактеристикиEL 1EL 2
  Механизм активации Со стороны штока
  Блокировка Эластичная
  Максимальная нагрузка в сжатом состоянии (N) 6,500   10,000
      Максимальная нагрузка в расжатом состоянии (N) 3,500 7,000
1 Диаметр трубки (мм) 22 28
2 Диаметр штока (мм) 10
3 Минимальная установочная длина, включая проушину (мм) 2 x ход штока + 70
4 Ход штока С (мм) 10-339 10-450
5 Подсоединения со стороны трубки В разделе подсоединения
6 Механизм активации В разделе механизмы активации
  Усилия F1 (N) 80-800 80-1000
  Соотношение усилий F2/F1 < 1.25 < 1.2
  Усилие разблокирования (N) 0.25 x F1
  Рекомендации к установке Штоком вниз
  Допустимый диапазон рабочих температур -20°C до +60°C
  Допустимая температура хранения -20°C до +80°C
